XC系列及附件

XC系列及附件

XC系列电连接器除插座、插头已配直式屏蔽帽及直式弯式电缆夹外,为了扩大XC系列电连接器的使用范围,方便用户,还配有下列专用附件,可供使用单位选择

产品详情

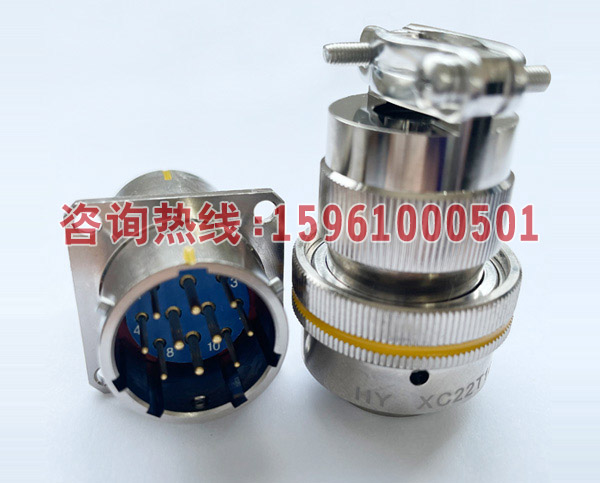

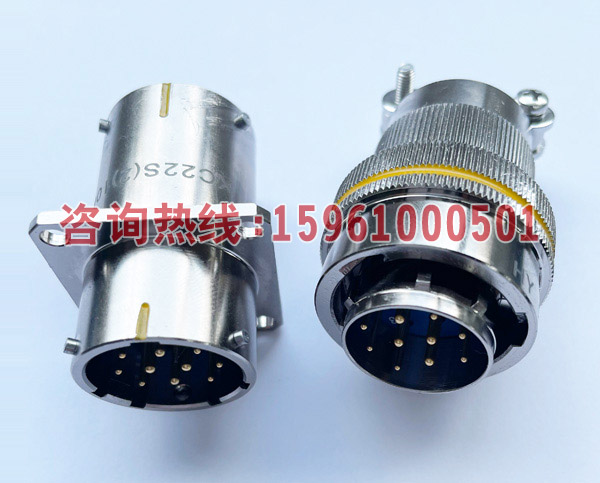

XC系列圆形电连接器 概述

*符合国军标GJB 2889*卡口式快速连接

*采用双曲面线簧插孔

*压接、焊接、印制板焊接多种端接方式

*多种插头插座结构形式及镀层

*五键定位具有盲插和防错插功能

*广泛应用于航空、航天、舰船等各类军事领域

XC系列圆形电连接器  主要技术性能

1 .机械性能:

1)普通型及穿墙密封转接座:

——壳体:高强度铝合金

——壳体镀层:

屏蔽镀层:镀锌军绿或镀锌彩虹色钝化、化学镀镍、非屏蔽镀层:阳极化着黑色

——绝缘体:热固性材料

——封线体和密封圈:硅橡胶材料

——接触件:铜合金镀银或镀金

2)玻璃烧结方盘密封插座:

——壳体:碳钢

——壳体镀层:电镀镍

——绝缘体:玻璃体

——接触件:铁合金镀镍或镀金

1)和2):

——振动:频率10~2000Hz加速度:196m/s2

——冲击:加速度980m/s2

——恒加速度:980m/s2

——机械寿命:1000次

2.环境性能:

——使用温度:-55℃~+200℃

——相对湿度:40℃时,达95%

——耐盐雾:化学镀镍、镀锌96h  不锈钢钝化1000h

——工作高度:30000m

——气密性:

穿墙密封转接座:压差50.7kPa,漏率≤46Pacm3/s

玻璃烧结气密型:压差152 kPa,漏率≤0.1Pacm3/ s

电连接器还具有良好的防潮湿、防霉菌、防淋雨、防沙尘等性能。
