XS系列普通圆形电连接器

本系列产品主要适用于低压信号 连接,采用直插自锁结构,该产 品具有体积小、快速分离的特点。
主要技术性能
环境性能—工作温度:-20℃~70℃
机械性能
—壳 体:铜合金 —接 触 件:铜合金
—镀 层:镍 —镀 层:金
—绝缘体:热塑性材料 —机械寿命:250次

电气性能
—接触电阻及额定电流
接触件规格(mm) 接触电阻(mΩ) 额定电流(A)
Φ0.8 ≤8 3
Φ1 ≤5 5
Φ1.5 ≤3 10

—额定电压、 耐电压及绝缘电阻
工作环境 额定电压(V) 耐电压(V) 绝缘电阻(mΩ)
常温常压 500 1500 ≥3000
湿 热 500 750 ≥100
高 温 500 ---- ≥500
低气压条件4.39kpa 250 350 ----

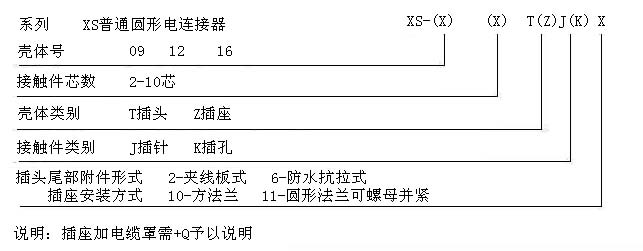

标志、代号及意义

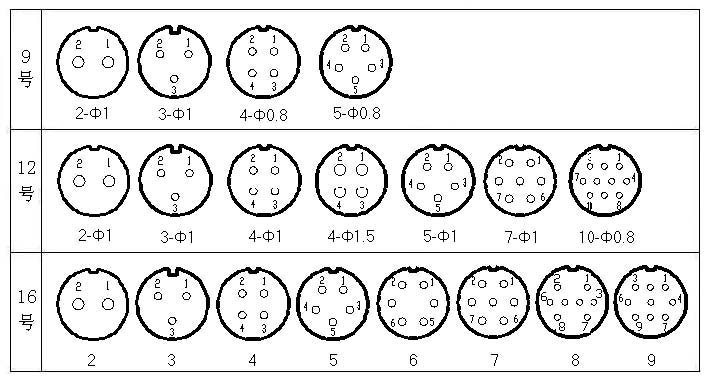

接点排列图(装针绝缘体插合面视图)

XS9插座外形及安装尺寸(螺母并紧)
