Y4系列圆形电连接器

本系列连接方式为螺纹连接,体积小, 重量轻、插座密封、使用方便。安装 方式有法兰盘式和电缆式两种。
技术特征
环境性能

工作温度:–55℃~+125℃
相对湿度:40℃时达95﹪
工作高度:海拔30000m
振动:频率10Hz~2000Hz,加速度196m/s2
冲击:加速度490m/s2
恒加速度:490m/s2
气密性:耐气压0.2 Mpa(仅密封型插座)
电气性能
接触电阻及额定电流

接触件规格(mm) 接触电阻(mΩ) 额定电流(A)
Φ0.8 ≤8 3

额定电压、耐电压及绝缘电阻
工作环境 额定电压(V) 耐电压(V) 绝缘电阻(mΩ)
常温常压 250 750 ≥1000
湿 热 250 --- ≥50
高 温 --- ---- ≥500
低气压条件4.39kpa 150 200 ----

机械性能
壳体:高强度铝合金
镀层:氧化着本色
绝缘体:耐热热塑性材料
接触件:铜合金材料
镀层: 金
密封圈:硅橡胶材料
机械寿命:500次

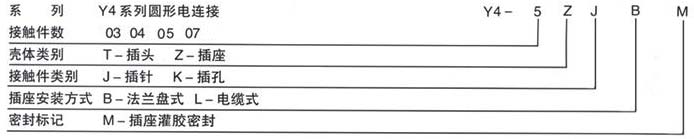

标记、代号及意义

外形安装及尺寸

Y4接点型谱图(装针绝缘体插合面视图)
