简述电连接器的不同分类和特点?

发布人:航宇接插件 日期:2021-07-13 浏览量:2534

电连接器及其组件是设备中重要的配套接口元件,散布在设备的各个系统和部位,负责着信号和能量的传输。连接的好坏,直接关系到整个系统的安全可靠运行。由电连接器互连组成各种电路,从高频到低频、从圆形到矩形、从通过上百安培的大电流连接器到通过微弱信号的高密度连接器、从普通印制板连接器到快速分离脱落等特种连接器,几乎所有类型品种的电连接器都在各类系统工程中都得到了大量应用,保证设备完整功能的正常发挥。

(1)按结构分类
电连接器按结构可分为简单电连接器和复杂电连接器。简单电连接器可仅由数个零件组成;复杂电连接器则可由上百个零件、几百个接点组成,集电、磁、气(液、光)、机械于一体。
(2)按使用场合分类
电连接器按使用场合可分为用于一般信号传输的通用电连接器,用于飞行器级与级之间或飞行器与地面设备之间进行分离的分离脱落电连接器,用于特殊环境的耐高温、耐超低温、耐火焰、耐深水、滤波、抗辐射加固等的专用电连接器。
(3)按质量等级分类
电连接器按质量等级可分为普通民用电连接器和适用于特殊应用场合的军用电连接器。其中,军用电连接器种类繁多,代表了电连接器设计制造技术(质量与可靠性)的*高水平。
军用电连接器具有以下特点。
① 结构各异:为满足型号、产品需要而量身定制的特殊尺寸或增加附件。
② 功能不同:根据型号、产品需要,须满足特定环境条件等,甚至极端恶劣条件的使用要求。
③ 环境适应性要求高:特殊的军事环境包括抗腐蚀性、耐潮性、高加速度、冲击和振动、高低温、低气压、防沙尘、防霉菌、防火焰、绝缘材料真空释气等。
为适应新一代军用电子设备高性能、高可靠的要求,电连接器正在向小型化、高密度、模块化、轻质化、多功能、高可靠、长寿命、抗电磁干扰等方向发展,并在积极开发光纤电连接器和表面安装电连接器等。

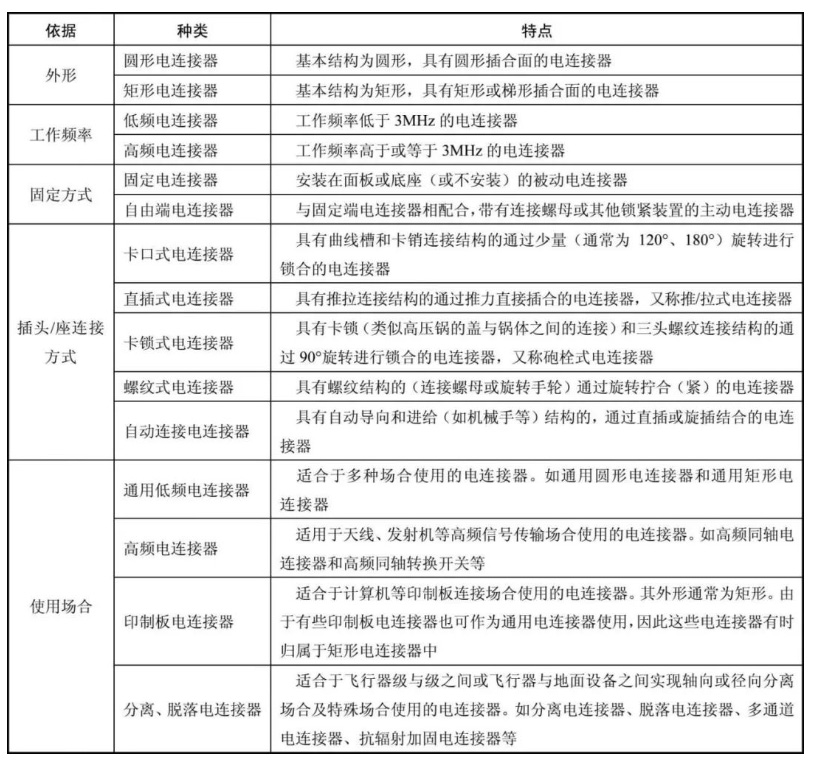

电连接器还可根据外形、固定方式、使用频率、插头连接方式等进行划分。




上述标准可划分为三级,即国家标准(GB、GJB)、行业标准、企业标准。原则上国家标准和军用标准是国家/军用电连接器执行的*高标准。但某些情况下,部分企业参照国外先进军用标准或类似的电连接器国家/军用标准、行业标准,制定出在某些方面高于国家标准和军用标准的企业标准。
