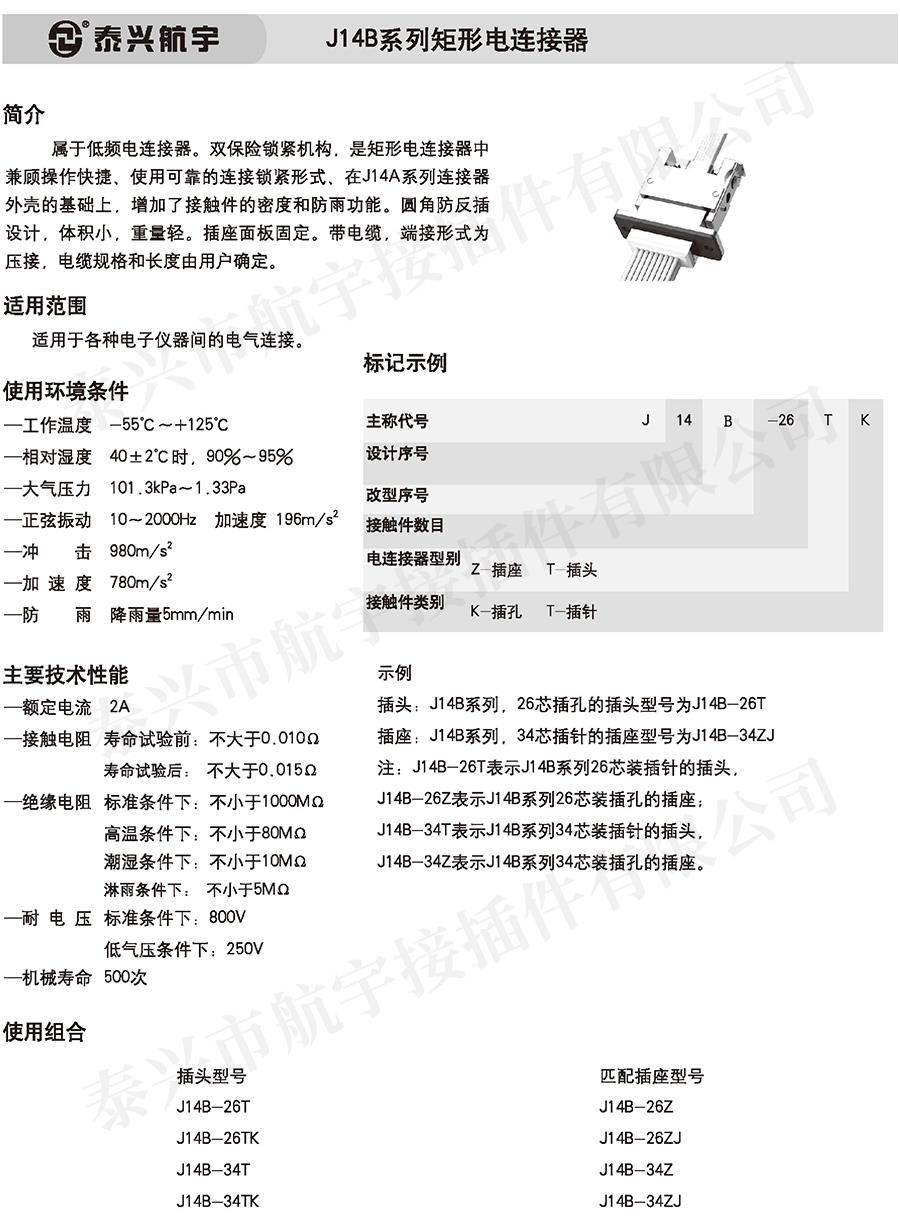

J14B系列矩形电连接器

J14B系列矩形电连接器 简介

属于低频电连接器。双保险锁紧机构.是矩形电连接器中兼顾操作快捷、使用可靠的连接锁紧形式、在J14A系列连接器外壳的基础上.增加了接触件的密度和防雨功能。圆角防反插设计.体积小,重量轻。插座面板固定。带电缆,端接形式为压接,电缆规格和长度由用户确定。

J14B系列矩形电连接器 适用范围

适用于各种电子仪器间的电气连接。

J14B系列矩形电连接器 使用环境条件

—工作温度—55℃~+125℃

—相对湿度40±2℃时,90%~95%

—大气压力101 . 3kPa~1. 33Pa

—正弦振动﹐10~2000Hz加速度196m/s2

—冲击980m/s2

—加速度780m/s2

一防―雨降雨量5mm/min

J14B系列矩形电连接器 主要技术性能

—额定电流2A

—接触电阻寿命试验前:不大于0.010Ω

    寿命试验后:不大于0.015Ω

—绝缘电阻标准条件下:不小于1000MΩ

    高温条件下:不小于80MΩ

    潮湿条件下:不小于10MΩ

    淋雨条件下:不小于5MΩ

—耐电压标准条件下:800v

低气压条件下:250V

—机械寿命500次
