XCE系列电连接器

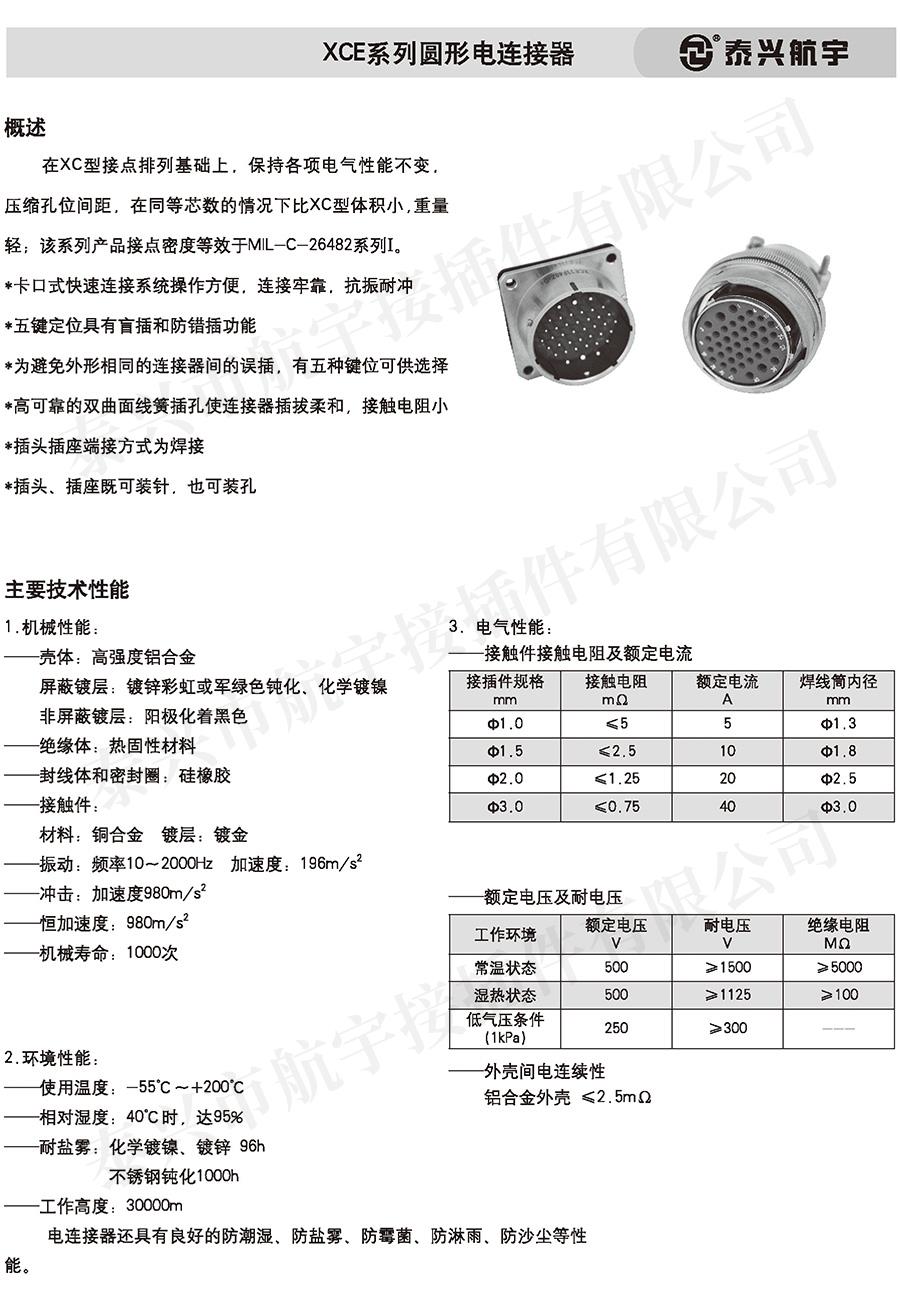

XCE系列圆形电连接器 概述

在XC型接点排列基础上.保持各项电气性能不变.压缩孔位间距,在同等芯数的情况下比XC型体积小,重量轻;该系列产品接点密度等效于MIL-C-26482系列I。

*卡口式快速连接系统操作方便.连接牢靠.抗振耐冲

*五键定位具有盲插和防错插功能

*为避免外形相同的连接器间的误插,有五种键位可供选择

*高可靠的双曲面线簧插孔使连接器插拔柔和,接触电阻小

*插头插座端接方式为焊接

*插头、插座既可装针.也可装孔

XCE系列圆形电连接器 主要技术性能

1 .机械性能:

——壳体:高强度铝合金

       屏蔽镀层:镀锌彩虹或军绿色钝化、化学镀镍

       非屏蔽镀层:阳极化着黑色

——绝缘体:热固性材料

——封线体和密封圈:硅橡胶

——接触件:

        材料:铜合金﹐镀层:镀金

——振动:频率10~2000Hz

——加速度:196m/s2

——冲击:加速度980m/s2

——恒加速度:980m/s2

——机械寿命:1000次

2.环境性能:

——使用温度:-55℃~+200'℃

——相对湿度:40℃时,达959

——耐盐雾:化学镀镍、镀锌96h、不锈钢钝化100Oh

——工作高度:30000m

电连接器还具有良好的防潮湿、防盐雾、防霉菌、防淋雨、防沙尘等性能。
