YW系列圆形电连接器

发布日期:2021-05-19 浏览次数:263

YW系列圆形电连接器

一、使用环境条件

工作温度:—55℃ ~+125℃

相对湿度:90%~95%(40℃ )

二、电气特征

工作电压:150V (RJ45)

30v (uSB、MiniUSB)

40v ( 1394)

耐压:1000V(RJ45)

500v (USB、MiniUSB)

500v {1394)

工作电流:1.5A(RJ45)

1A(USB、MiniUSB)

1.5A (1394)

数据传输性能

RJ45:衰减:0.3dB ( 100MHz)

串扰:40 dB( 100MHz)

阻抗:100o

传输速率:1000Mbps

USB、1394符合USB2.0及IEEE1394标准的要求

接触电阻:≤20 m (RJ45)

≤30 ma (USB)

≤50 m (1394、MiniUSB)

绝缘电阻:≥5000 MΩ

三、机械特征

振动:10~2000Hz,147m/s2

冲击:490 m/s2

机械寿命:插拔≥500次

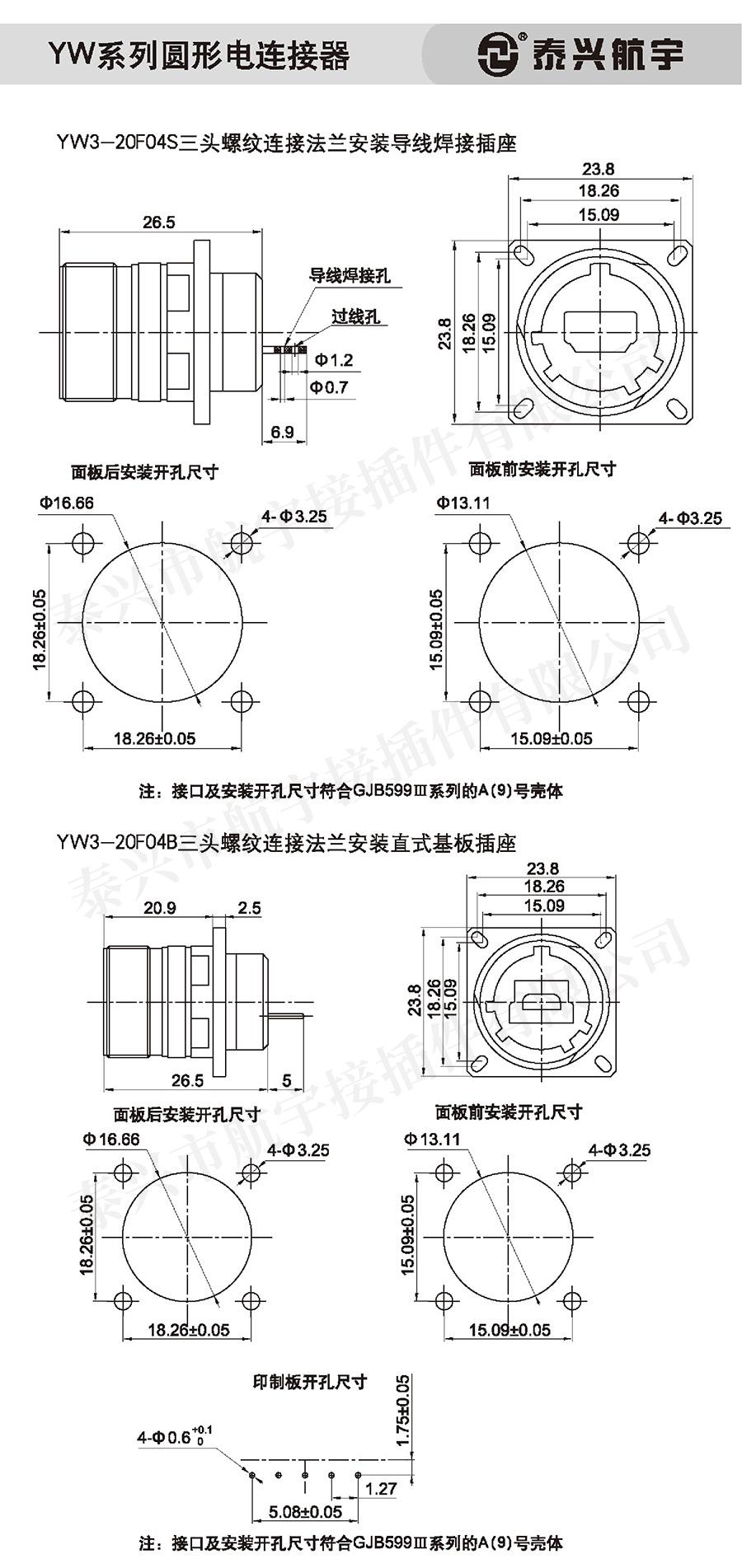

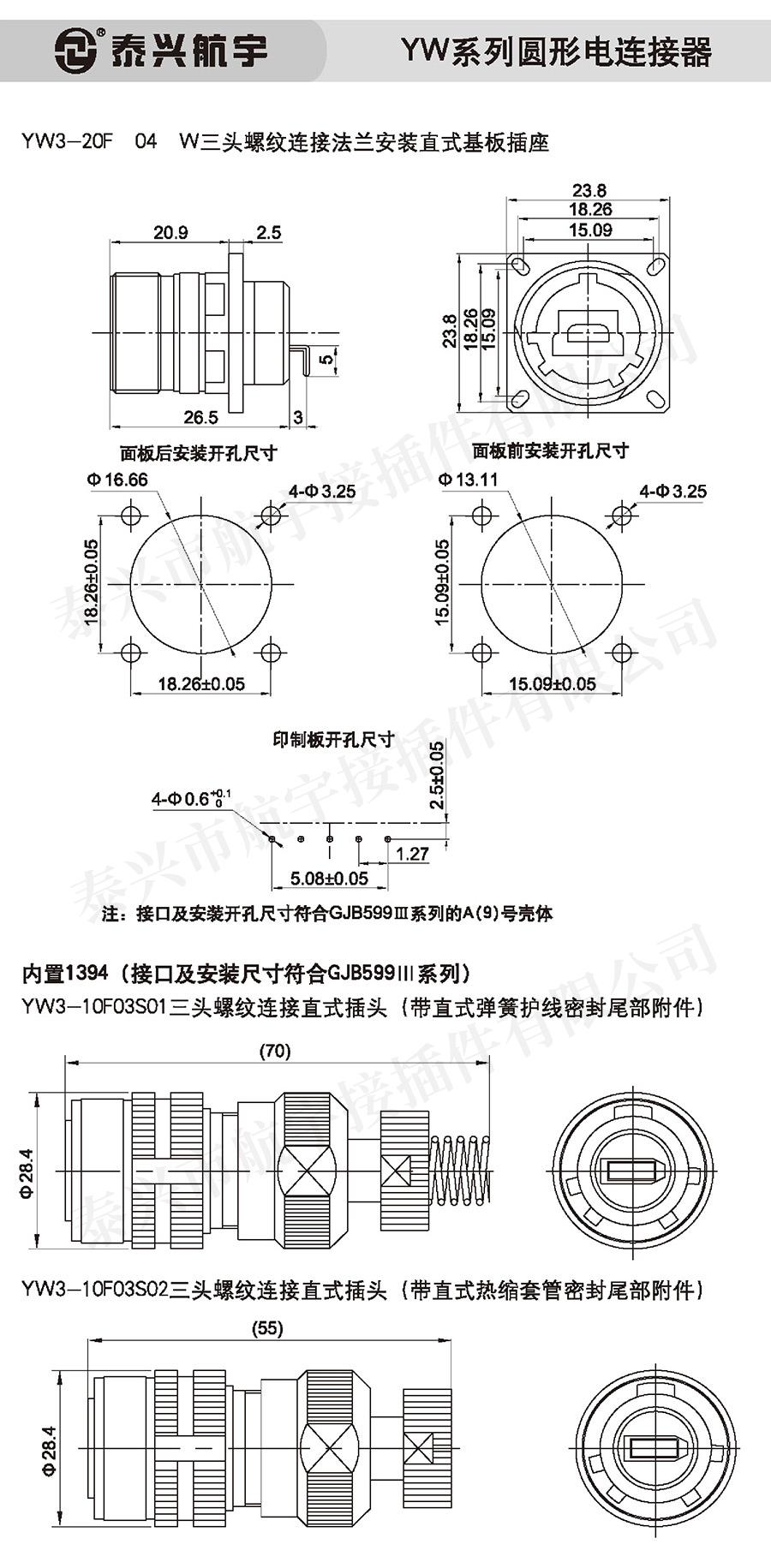

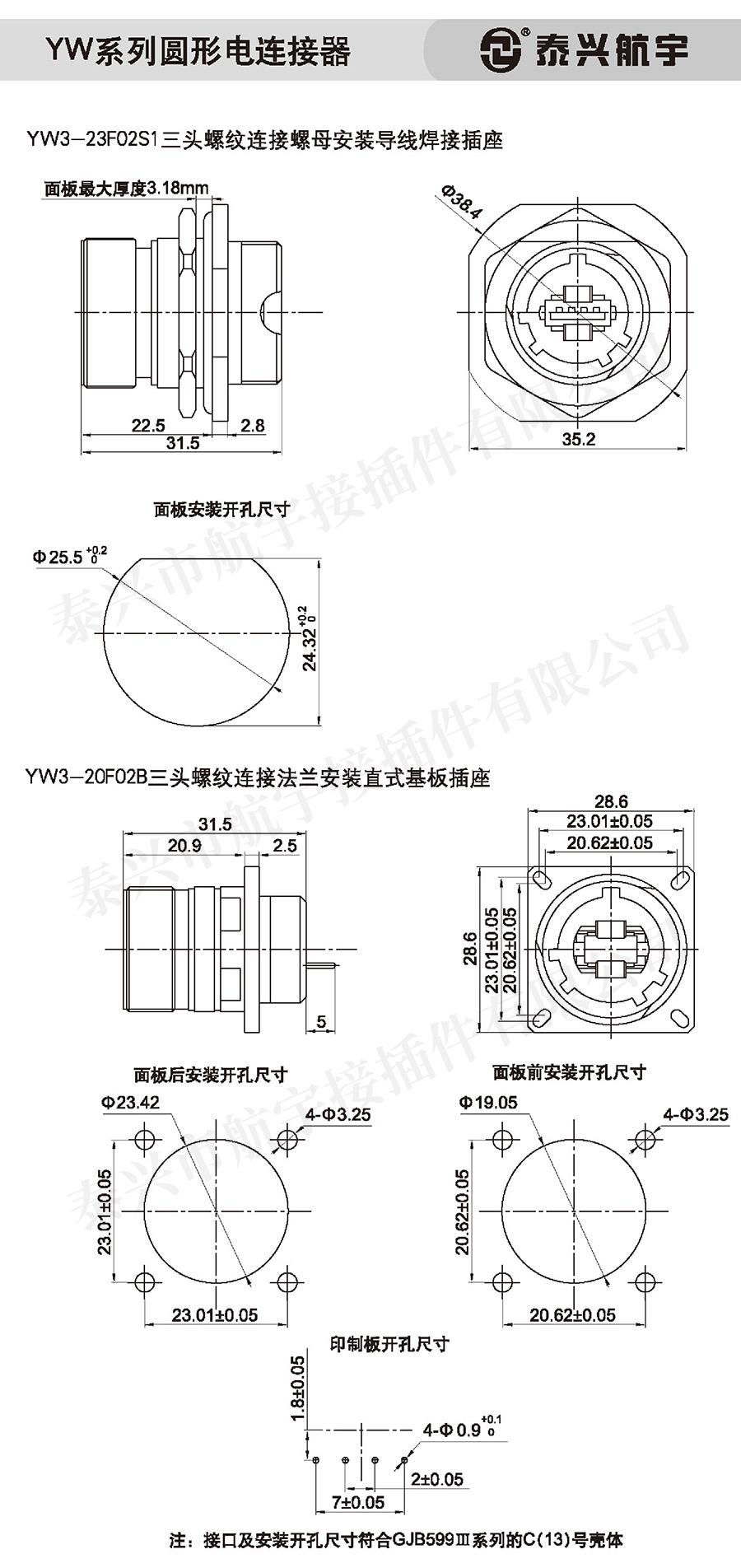

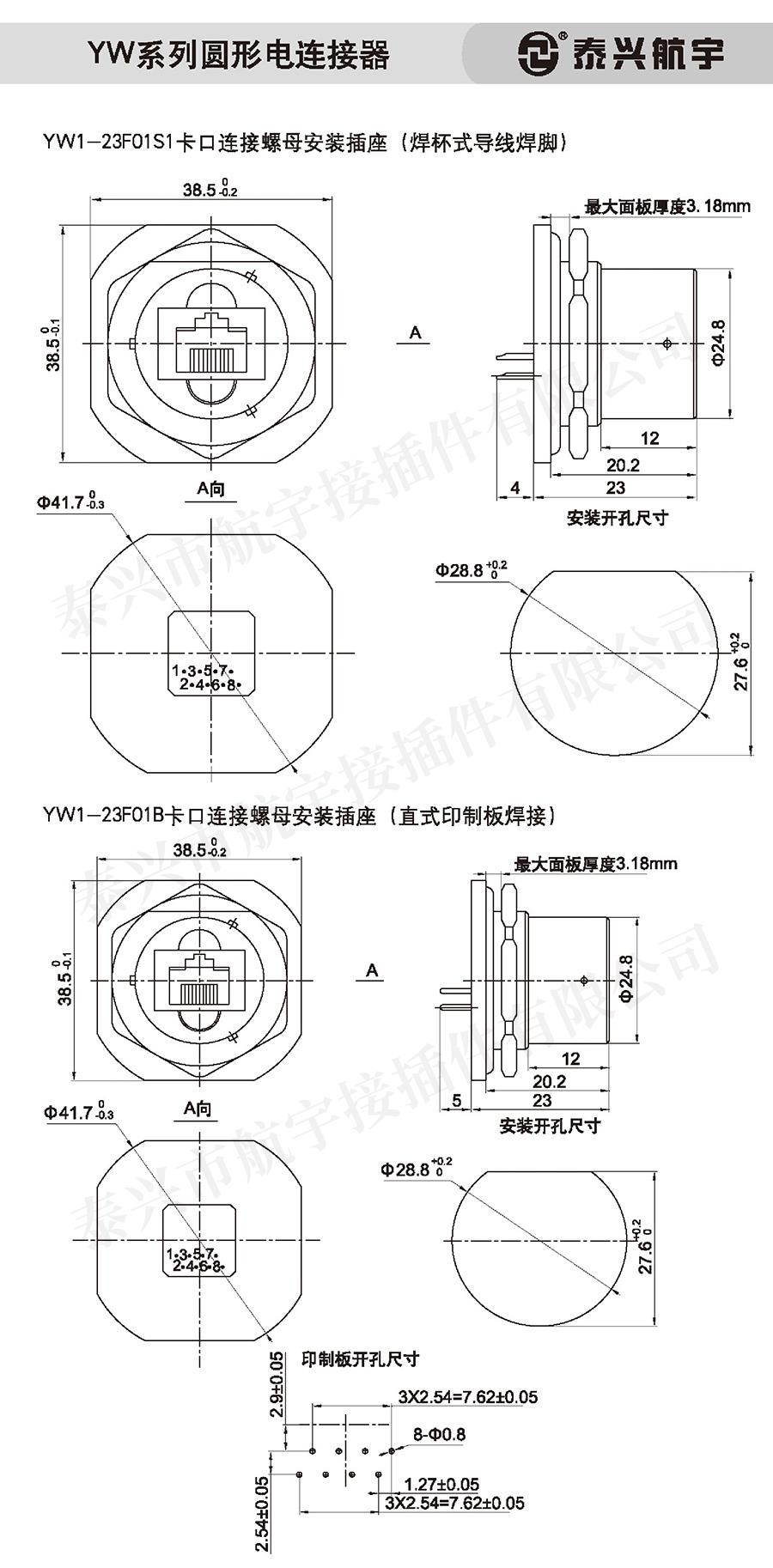

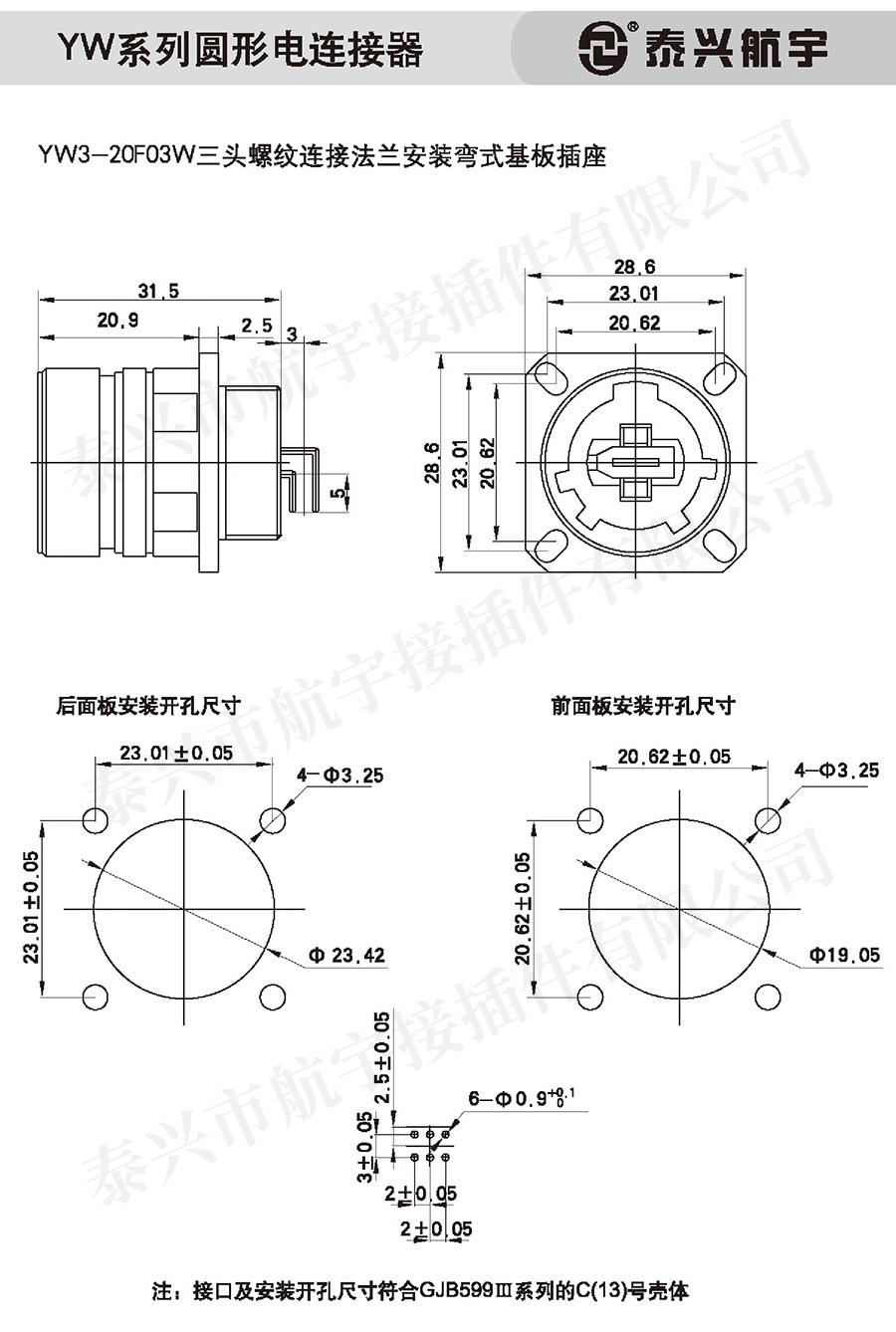

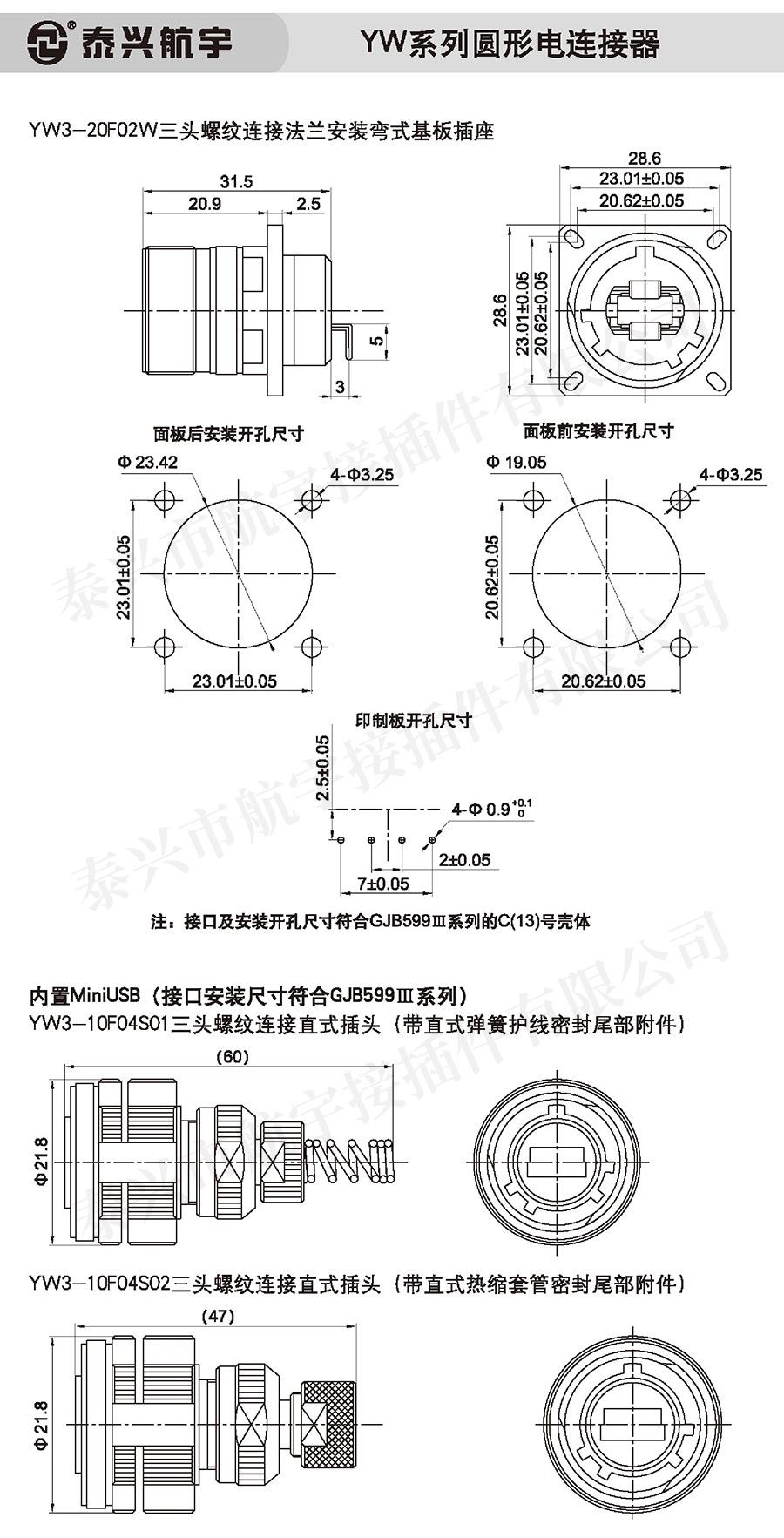

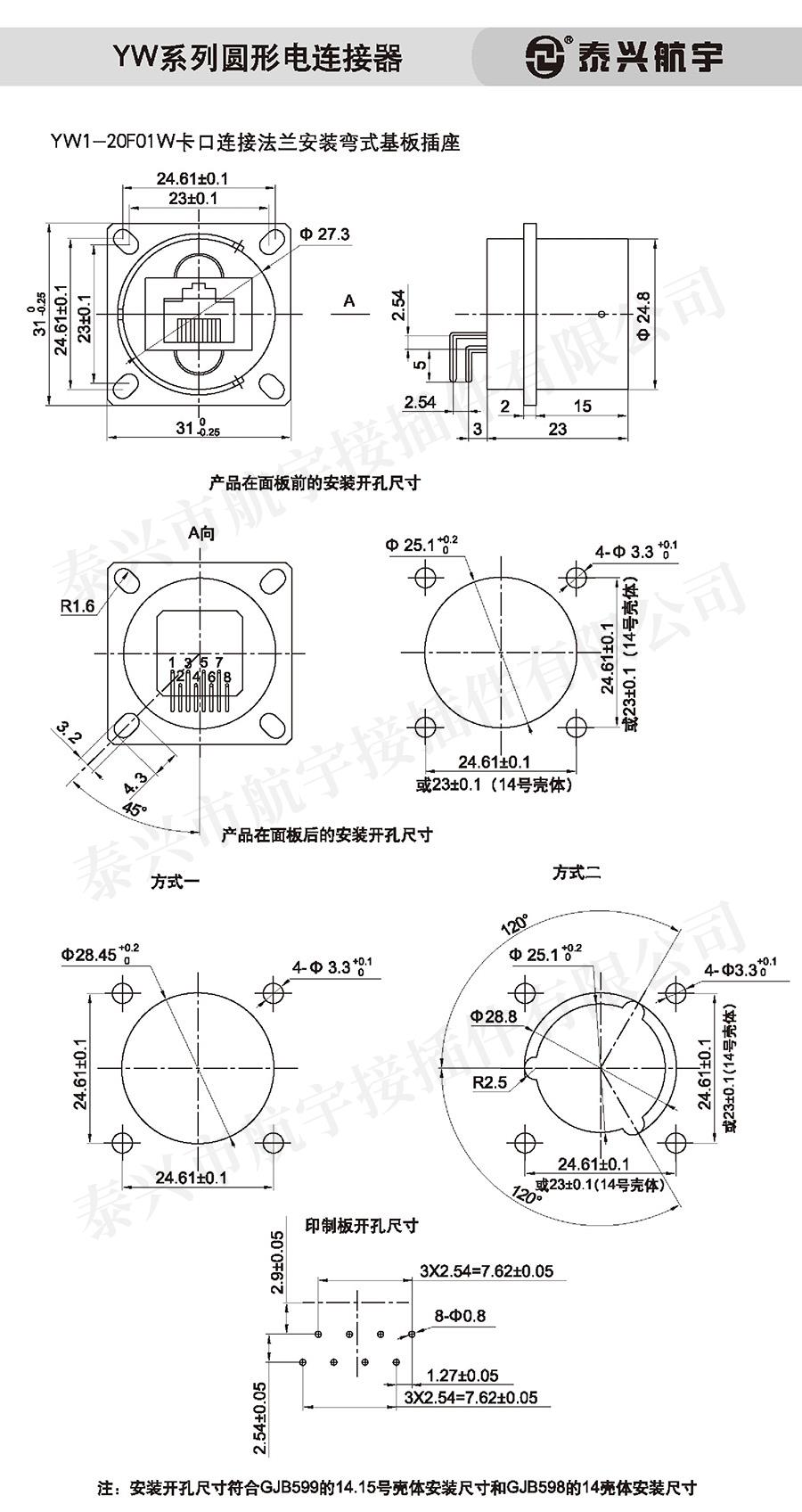

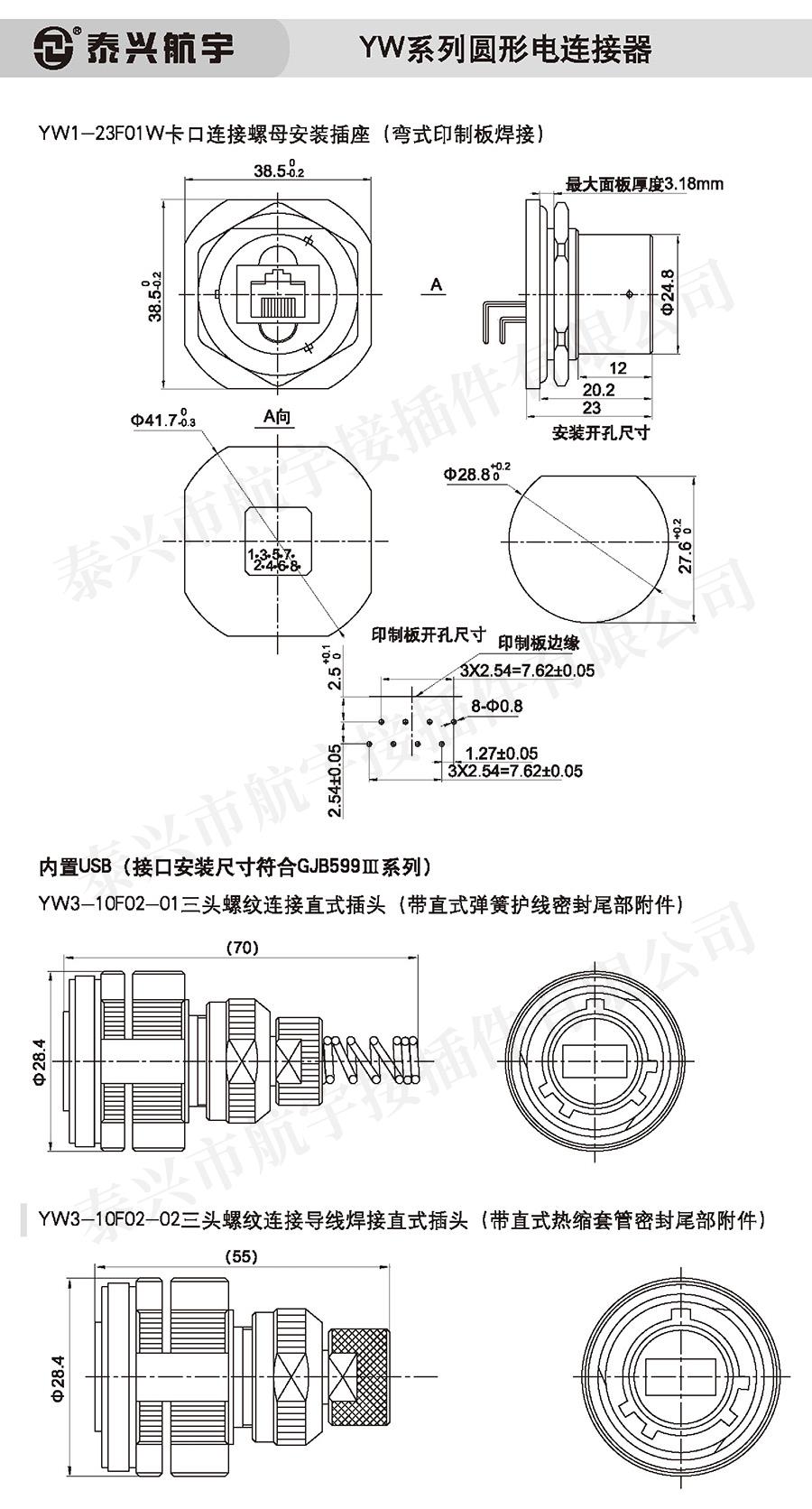

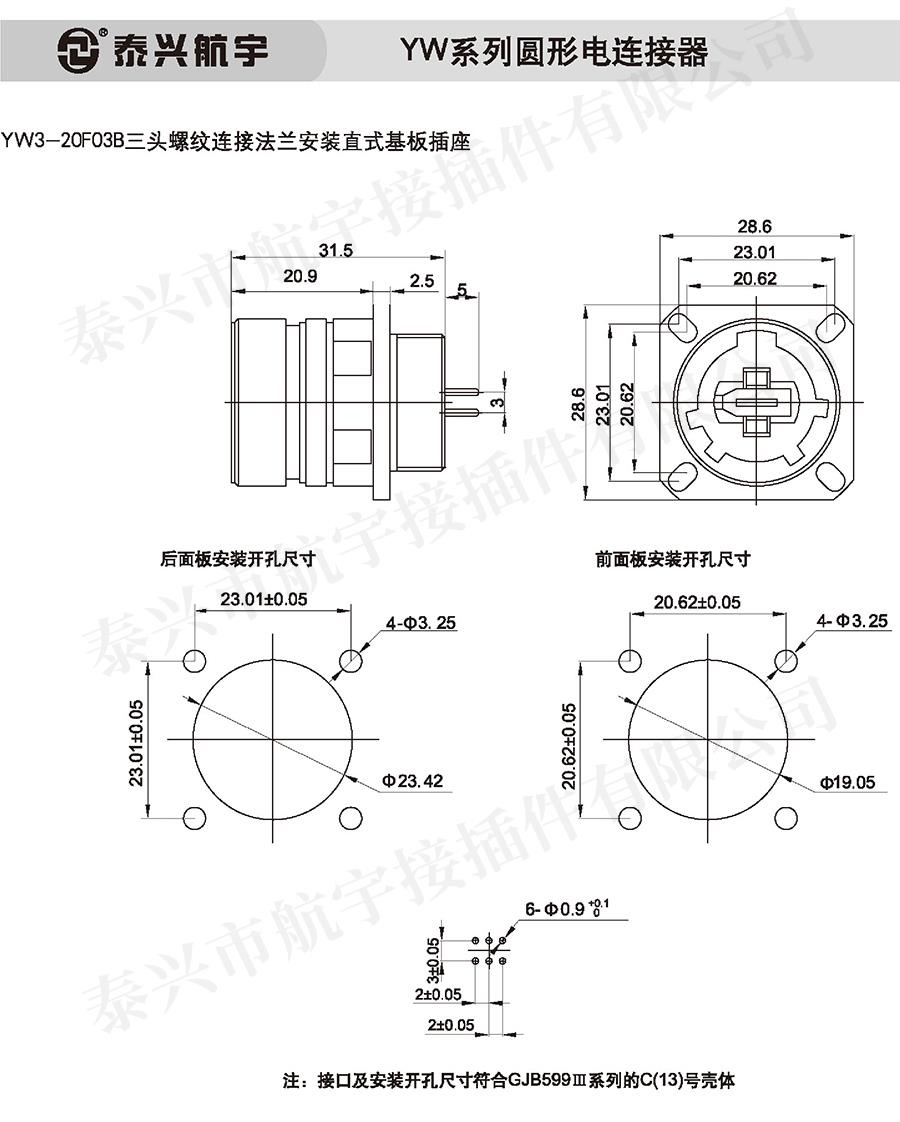

四、外形尺寸

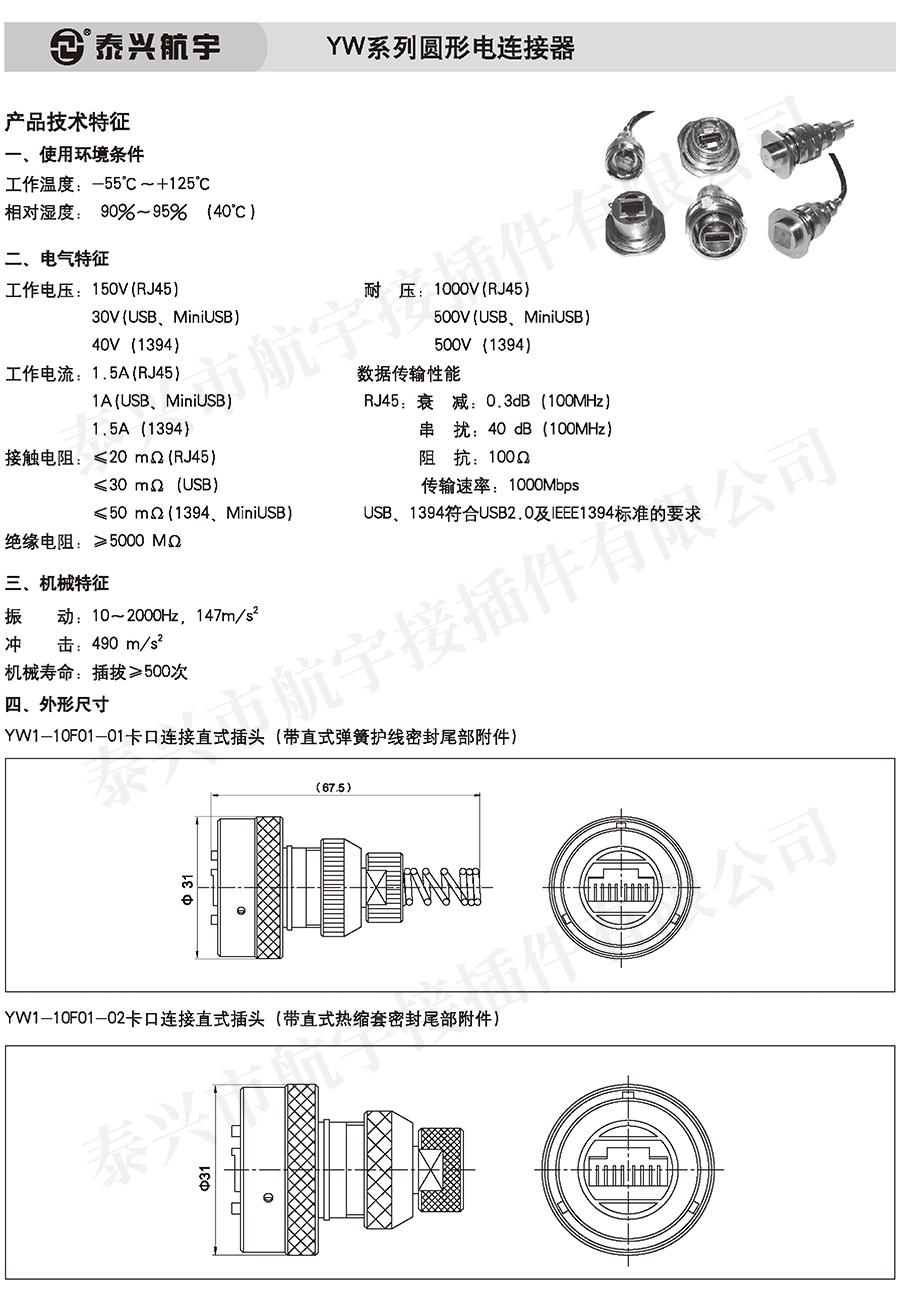

YW1—10FO1—01卡口连接直式插头(带直式弹簧护线密封尾部附件)

15961000501
